Ik tracht hier de lok een beetje op te waarderen zonder grote kosten. Dit alles is al dikwijls beschreven, oa in Märklin magazine 2/2004 , UNO /E1NS  1/2004 .
Als extra zet  ik er  hier een ESU decoder met geluid en Hall sensor  in, en wel zodanig dat het machinistenhuis bevrijd wordt van de oorspronkelijke klankkast van Märklin. Daarvoor dient dan de oude electronica  verwijderd te worden.  Rond de  Visaton luidspreker type SC 4.7 ND 8 Ohm  maak ik met styreen  een klankkast, (de vorm van deze klankkast is  zodanig dat de decoder een plaats vindt naast de luidspreker, onder de ketel en tussen de waterkasten. Een weerstand van 10k Ohm dient ingebouwd te worden want de verlichting bestaat uit LEDs (aangezien ik dit bij een eerste test vergeten was, heb ik de voorste leds vervangen door SMD leds die door gebruik van de 2-komponentenlijm de vorm van een gloeilamp krijgen) .

Verdere details zijn :

machinistenhuis

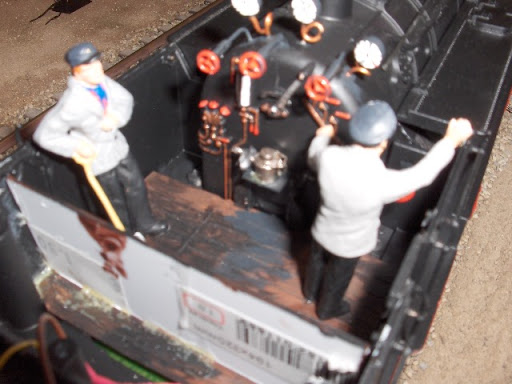

:     extra leidingen uit messingdraad, manometers (uit houten staafje en geverfd), achterwand uit styreenplaat, kabineverlichting (kleine   gloeilamp, draden omhuld door krimpkous), verven van leidingen en omlijstingen van de ramen, handwieltjes op messingdraad, groot stuurwiel (drukknop onderdeel).

Bufferbalken
:  remleidingen, rangeerhandgrepen (de uit te boren plaatsen zijn reeds aangeduid), stoomslang, uitfrezen van achterste bufferbalk

Chassis
:   verven van de randen van de wielen met Revell Feuerrot 31
                    Extra leidingen op de luchtpomp
                    Weatheren naar behoefte.

De Hall sensor :

De ring waarin zich de magneten bevinden kan aangekocht worden via de club IG Spur1 Module  Rhein-Neckar. De magneten dienen alternerend zuid-noord, noord-zuid enz geplaatst te worden.(4 voor een 2-cylinder, 6 voor een 3-cylinder) De hall sensor staat voor de helft tegen de rode ring. De kortste draad van de sensor gaat naar uitgang 1.4 van de decoder, de langste naar 1.7 en de middelste naar 1.5.
Nu worden de nodige CV's aangepast :  CV 57 = 0,  CV 58 = 1



br91-1br91-2
     Het witte vlak is deel van het kapsel rond de Visaton luidspreker

br91-3br91-4
                                                    Decoder
br91-5br91-6

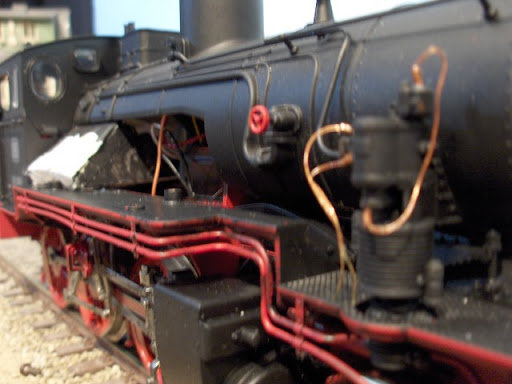

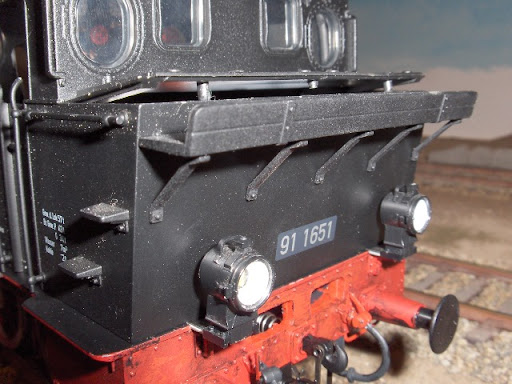

      De randen van de ramen zijn zwart geverfd                                     Uitgefreesde bufferbalk met rangeerhandgrepen, stoomleiding en                                                                                                                                remleidingen
br91br91

br91-7br91-8
    Wit -zwarte kapsel = Visaton kapsel.
br91-9br91-10

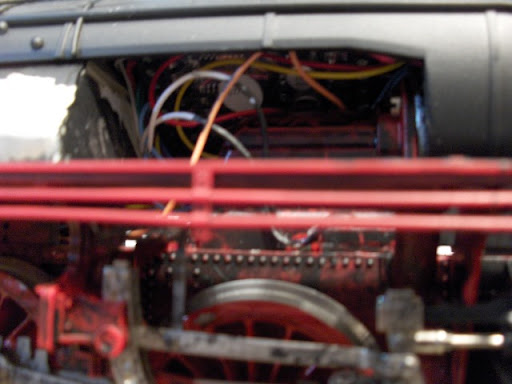

    Openen van de lok : oplichten van de afdekking van de kolenbak        Hall sensor
br91-11
    De rode ring bestaat uit 2 helften en is voorzien van 4 magneetstaven (alternerend N-Z)
