Ledverlichting en ESU decoder in Märklin V100

Verlichting

De rode en witte verlichting wordt in de oorspronkelijke versie bekomen door 2 lichtgeleiders. Het probleem is dat dikwijls de ene kleur doorschijnt in de andere. Daarom vorrzien we de lok van kleine 0603 smd leds. Men kan ze voorbekabeld kopen op www.ledbaron.de . Er is ook een warmwitte versie die perfect de kleur weergeeft van een gloeilamp.

Eerst wordt de led in 2-komponentenlijm gedrenkt zodat we een ronde lamp krijgen.
Dan verwijderen we de lichtgeleiders uit de lok en zagen ze af zodat ze gelijk komen met de binnenkant van de behuizing. Hierop kleven we de leds dmv een lijmpistool. Zorg ervoor dat de led naar voor straalt. De achterzijde wordt nu afgedekt met een wit-gele verf of nagellak. Dit vormt de spiegel van de lamp. Hierover komt nu een zwarte verf zodat er geen licht naar binnen toe straalt.

Bij een ESU decoder wordt nu de + pool van de led verbonden met de blauwe draad, nadat er een weerstand van 10kOhm is tussengeplaatst, en dit voor elke led afzonderlijk.
De - pool gaat dan naar de resp uitgang van voor- of achterkant verlichting.

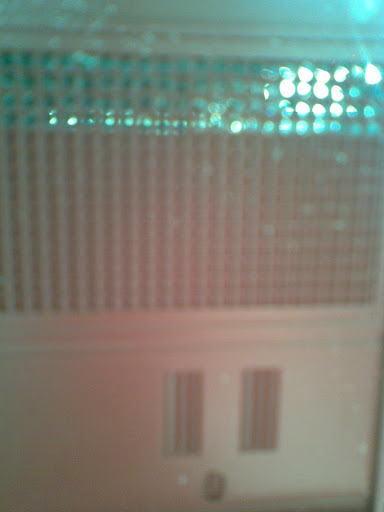

ingebouwde ledverlichtingopkleven van leds op lichtgeleider

                  Ingebouwde LED verlichting                                                                     De LEDs worden gekleefd op het afgezaagde stuk lichtgeleider

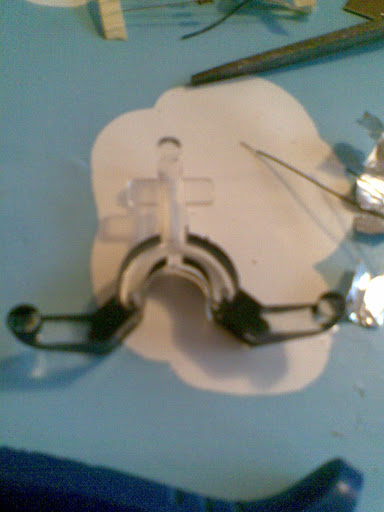

lichtgeleiderlichtgeleider opkleven

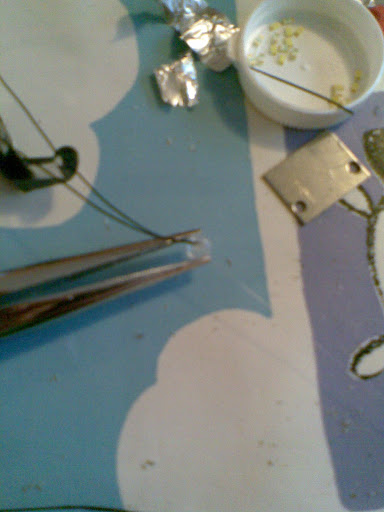

           De drie uiteinden worden afgezaagd                                                                  In de tang (boven in foto) bevindt zich de rest vd lichtgeleider, opgekleefd met                                                                                                                                                   lijmpistool, daarna de achterkant met nagellak en zwarte verf behandelen.








Geluidsdecoder ESU XL3.5 in de V100

Deze lok komt uit een startset en heeft geen geluid. Als decoder heb ik de ESU decoder gekozen. Samen met een Visaton luidspreker, type FRWS5 van 8Ohm, zorgt hij voor een aanvaardbaar geluid van de V100.
Om nu het geluid uit de lok te laten komen, heb ik de 3 radiatorroosters uitgeboord (de zijdelingse roosters maar over 4 rijen). Dit is nu mogelijk aangezien er geen lichtgeleiders meer aanwezig zijn. Naderhand kunnen er nog fijn geëtste roosters overheen geplaatst worden (Krüger, zie fabrikanten).


voorste radiatorroosterZijdelings rooster

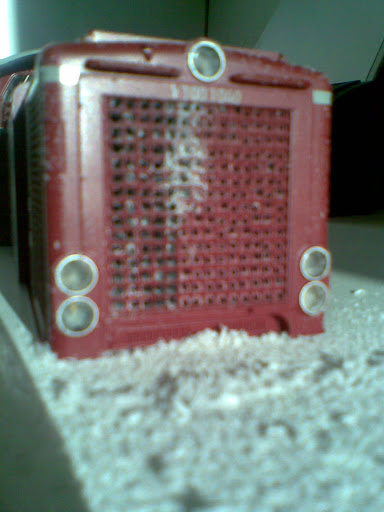

              Uitgeboord rooster vooraan                                                                              Zijdelings rooster
